螺紋鋼是熱軋帶肋鋼筋的俗稱。 普通熱軋鋼筋其牌號(hào)由HRB和牌號(hào)的屈服點(diǎn)最小值構(gòu)成。H、R、B分別為熱軋(Hotrolled)、帶肋(Ribbed)、鋼筋(Bars)三個(gè)詞的英文首位字母。熱軋帶肋鋼筋分二級(jí)HRB335(老牌號(hào)為20MnSi)、三級(jí)HRB400(老牌號(hào)為20MnSiV、20MnSiNb、20Mnti)、四級(jí)HRB500三個(gè)牌號(hào)。
折疊編輯本段市場(chǎng)現(xiàn)狀
從宏觀方面來(lái)看，2013年國(guó)內(nèi)鋼價(jià)大幅下跌，中國(guó)鋼產(chǎn)品價(jià)格將會(huì)大幅下跌，因?yàn)橐恢贝嬖诋a(chǎn)能過(guò)剩問(wèn)題，而且主要原料鐵礦價(jià)格也走低。中國(guó)經(jīng)濟(jì)增長(zhǎng)放慢正抑制該國(guó)對(duì)鋼材與鐵礦石的需求，從而拖累兩種商品的價(jià)格跌至數(shù)月低點(diǎn)，并且令全球鐵礦石生產(chǎn)商的擴(kuò)張計(jì)劃面臨風(fēng)險(xiǎn)。預(yù)期未來(lái)幾個(gè)月的趨勢(shì)不會(huì)發(fā)生改變，因?yàn)楫a(chǎn)能過(guò)多且行業(yè)整合速度太慢;與此同時(shí)鐵礦石供應(yīng)過(guò)剩問(wèn)題也有所加重，預(yù)示其價(jià)格將繼續(xù)走低。
2013年，煤焦鋼期貨再度聯(lián)手下跌，而股市穩(wěn)定，鋼材期貨和股市走勢(shì)分化加重。原因還是鋼材產(chǎn)業(yè)鏈本身基本面供需矛盾激化所致。
折疊進(jìn)出口
螺紋鋼是中型以上建筑構(gòu)件必須用鋼材，中國(guó)每年都有一定進(jìn)口批量。主要生產(chǎn)國(guó)和地區(qū)為日本、西歐。出口螺紋鋼的數(shù)量有所增長(zhǎng)，國(guó)內(nèi)主要出口生產(chǎn)廠家為北京、天津、上海、武漢、四川、遼寧等省市的鋼鐵企業(yè)。輸往地區(qū)主要為港澳及東南亞地區(qū)。
進(jìn)口螺紋鋼的橫肋幾何形狀主要為普通方形螺紋或普通斜方形螺紋。國(guó)產(chǎn)螺紋鋼的橫肋幾何形狀主要有螺旋形、人字形、月牙形三種。螺紋鋼的定貨原則一般是在滿足工程設(shè)計(jì)所需握緊性能要求的基礎(chǔ)上，以機(jī)械工藝性能或機(jī)械強(qiáng)度指標(biāo)為主。
折疊消費(fèi)量
中國(guó)鋼材消費(fèi)有著明顯的發(fā)展中國(guó)家特點(diǎn)，建筑業(yè)和工業(yè)鋼材消費(fèi)約占鋼材總消費(fèi)量的90%左右，其中建筑用鋼所占比重為50%。由于中國(guó)正處于城鎮(zhèn)化快速發(fā)展的歷史階段，對(duì)建筑鋼材需求很大。螺紋鋼作為主要的建筑用鋼材，消費(fèi)一直占據(jù)著中國(guó)鋼材生產(chǎn)的較大比重。
2000年以前，小型材(以螺紋鋼為主)的比重在25%左右，2001年以后，隨著世界制造業(yè)向我國(guó)轉(zhuǎn)移，板管帶材產(chǎn)銷所占的比重逐步增加，而建筑鋼材所占比重逐年下降。
2001-2007年，中國(guó)螺紋鋼消費(fèi)由4369.1萬(wàn)噸(小型材產(chǎn)量)增加到9551.2萬(wàn)噸，占鋼材消費(fèi)的比重由25.8%下降到18.4%。
折疊影響因素
影響螺紋鋼價(jià)格變化的因素主要有以下三個(gè):一是生產(chǎn)成本;二是供求關(guān)系，影響供求關(guān)系的因素比較復(fù)雜;三是投機(jī)因素，投機(jī)因素有時(shí)會(huì)導(dǎo)致價(jià)格非理性上漲或下跌。影響生產(chǎn)成本因素包括原材料成本、能源成本，影響供求關(guān)系的因素包括宏觀經(jīng)濟(jì)運(yùn)行周期、產(chǎn)量消費(fèi)量、庫(kù)存情況、進(jìn)出口政策。
折疊反傾銷調(diào)查
2015年7月1日，澳大利亞對(duì)原產(chǎn)中國(guó)螺紋鋼產(chǎn)品發(fā)起反傾銷調(diào)查。
2015年12月23日，澳大利亞反傾銷委員會(huì)發(fā)布公告，對(duì)原產(chǎn)于中國(guó)的螺紋鋼產(chǎn)品發(fā)起反補(bǔ)貼調(diào)查。
折疊編輯本段分類方法
螺紋鋼常用的分類方法有兩種:一是以幾何形狀分類，根據(jù)橫肋的截面形狀及肋的間距不同進(jìn)行分類或分型，如英國(guó)標(biāo)準(zhǔn)(BS4449)中，將螺紋鋼分為 Ⅰ型、Ⅱ 型。這種分類方式主要反應(yīng)螺紋鋼的握緊性能。二是以性能分類(級(jí))，例如我國(guó)現(xiàn)行執(zhí)行標(biāo)準(zhǔn)，螺紋鋼為(G B1499.2-2007)線材為1499.1-2008)中，按強(qiáng)度級(jí)別(屈服點(diǎn)/抗拉強(qiáng)度)將螺紋鋼分為3個(gè)等級(jí);日本工業(yè)標(biāo)準(zhǔn)(JI SG3112) 中，按綜合性能將螺紋鋼分為5個(gè)種類;英國(guó)標(biāo)準(zhǔn)(BS4461)中，也規(guī)定了螺紋鋼性能試驗(yàn)的 若干等級(jí)。此外還可按用途對(duì)螺紋鋼進(jìn)行分類，如分為鋼筋混凝土用普通鋼筋及予應(yīng)力鋼筋 混凝土用熱處理鋼筋等。
折疊行業(yè)標(biāo)準(zhǔn)
折疊規(guī)格
螺紋鋼的規(guī)格要求應(yīng)在進(jìn)出口貿(mào)易合同中列明。一般應(yīng)包括標(biāo)準(zhǔn)的牌號(hào)(種類代號(hào) )、鋼筋的公稱直徑、公稱重量(質(zhì)量)、規(guī)定長(zhǎng)度及上述指標(biāo)的允差值等各項(xiàng)。我國(guó)標(biāo)準(zhǔn)推薦公稱直徑為6、8、10、12、16、20、25、32、40、50mm的螺紋鋼系列。供貨長(zhǎng)度分定尺和倍尺二種。我國(guó)出口螺紋鋼定尺選擇范圍為6~12m，日本產(chǎn)螺紋鋼定尺選擇范圍為3.5~10m;國(guó)產(chǎn)內(nèi)銷螺紋鋼若合同中無(wú)注明要求時(shí)，通常定尺為9m、12m兩個(gè)長(zhǎng)度。
折疊外觀質(zhì)量
①表面質(zhì)量。有關(guān)標(biāo)準(zhǔn)中對(duì)螺紋鋼的表面質(zhì)量作了規(guī)定，要求端頭應(yīng)切得平直，表面不得有裂縫、結(jié)疤和折疊，不得存在使用上有害的缺陷等。
②外形尺寸偏差允許值。螺紋鋼的彎曲度及鋼筋幾何形狀的要求在有關(guān)標(biāo)準(zhǔn)中作了規(guī)定。
折疊標(biāo)準(zhǔn)號(hào)
GB1499.2-2007(鋼筋混凝土用鋼 第2部分:熱軋帶肋鋼筋)
GB1499.2-2007/XG1-2009《鋼筋混凝土用鋼 第2部分:熱軋帶肋鋼筋》國(guó)家標(biāo)準(zhǔn)第1號(hào)修改單;GB/T 2101-2008(型鋼驗(yàn)收 、包裝、標(biāo)志及質(zhì)量證明書(shū)的一般規(guī)定);GB1499.1~GB1499.3(混凝土用鋼筋);JIS G3112-87(98)(鋼筋混凝土用棒鋼);JISG3191-66(94)(熱軋棒鋼和卷棒鋼的形狀、尺寸、重量及其容許差);BS4449-97(混凝土結(jié)構(gòu)用熱軋鋼筋)。
折疊化學(xué)成分
牌 號(hào) 化學(xué)成分，100% C Si Mn P SCeq
HRB400 0.25 0.80 1.60 0.045 0.045 0.54
HRB500 0.25 0.80 1.60 0.045 0.045 0.55
折疊成分檢驗(yàn)
(1)檢驗(yàn)方法:對(duì)上述化學(xué)成分進(jìn)行檢驗(yàn)分析時(shí)常用的標(biāo)準(zhǔn)檢驗(yàn)方法如下: GB/T223、JISG1211?1215、BS1837、BS手冊(cè)19等。
(2)成分指標(biāo):考核螺紋鋼成分含量的指標(biāo)主要有:C、Mn、P、S、Si等項(xiàng)，牌號(hào)不 同，含量
各有差別，其大致范圍為:C(0.10~0.40%)、Mn<1.80%、P<0.050 %、S<0.050%、Si(0.60~1.00%).
折疊表面質(zhì)量
鋼筋表面不得允許有裂紋、結(jié)疤和折疊。
鋼筋的表面允許有凸塊，但不得超過(guò)橫肋的高度，鋼筋表面上其他缺陷的深度和高度不得大于所在部位尺寸的允許偏差。
折疊尺寸外形
1)公稱直徑范圍及推薦直徑
鋼筋的公稱直徑范圍為6~50mm，標(biāo)準(zhǔn)推薦的鋼筋公稱直徑為6、8、10、12、14、16、20、25、32、40、50mm。
2)帶肋鋼筋的表面形狀及尺寸允許偏差
帶肋鋼筋橫肋設(shè)計(jì)原則應(yīng)符合下列規(guī)定:
橫肋與鋼筋軸線的夾角β不應(yīng)小于45度，當(dāng)該夾角不大于70度時(shí)，鋼筋相對(duì)兩面上橫肋的方向應(yīng)相反;
橫肋公稱間距l(xiāng)不得大于鋼筋公稱直徑的0.7倍;
橫肋側(cè)面與鋼筋表面的夾角α不得小于45度;
鋼筋相鄰兩面上橫肋末端之間的間隙(包括縱肋寬度)總和不應(yīng)大于鋼筋公稱周長(zhǎng)的20%;
當(dāng)鋼筋公稱直徑不大于12mm時(shí)，相對(duì)肋面積不應(yīng)小于0.055; 公稱直徑為14mm和16mm時(shí)，相對(duì)肋面積不應(yīng)小于0.060;公稱直徑大于16mm時(shí)，相對(duì)肋面積不應(yīng)小于0.065。相對(duì)肋面積的計(jì)算可參考附錄C。
帶肋鋼筋通常帶有縱肋，也可不帶縱肋;
3)長(zhǎng)度及允許偏差
a、長(zhǎng)度
鋼筋通常按定尺長(zhǎng)度交貨，具體交貨長(zhǎng)度應(yīng)在合同中注明;
鋼筋可以盤(pán)卷交貨，每盤(pán)應(yīng)是一條鋼筋，允許每批有5% 的盤(pán)數(shù)(不足兩盤(pán)時(shí)可有兩盤(pán))由兩條鋼筋組成。其盤(pán)重及盤(pán)徑由供需雙方協(xié)商確定。
b、長(zhǎng)度允許偏差
鋼筋按定尺交貨時(shí)的長(zhǎng)度允許偏差不得大于±25mm;
當(dāng)要求最小長(zhǎng)度時(shí)，其偏差為+50mm;
當(dāng)要求最大長(zhǎng)度時(shí)，其偏差為-50mm。
c、彎曲度和端部
鋼筋端部應(yīng)剪切正直，局部變形應(yīng)不影響使用。
折疊性能檢驗(yàn)
1.力學(xué)性能
(1)性能指標(biāo):考核螺紋鋼機(jī)械性能的檢驗(yàn)項(xiàng)目包括拉伸試驗(yàn)(抗拉強(qiáng)度、屈服強(qiáng)度、延伸率)、彎曲試驗(yàn)(一次彎曲及反彎曲)。具體指標(biāo)見(jiàn)表6-7-7所列。
(2)檢驗(yàn)方法:①拉伸試驗(yàn)方法:常用的標(biāo)準(zhǔn)檢驗(yàn)方法有GB/T228.1-2010 、JISZ2201、JI SZ2241、ASTMA370、ГОСТ1497、BS18等;②彎曲試驗(yàn)方法:常 用的標(biāo)準(zhǔn)檢驗(yàn)方法有GB/T232-88、YB/T5126-2003、JISZ2248、ASTME290、ГОСТ1401 9等。
3)彎曲性能
按下表規(guī)定的彎心直徑彎曲180度后，鋼筋受彎曲部位表面不得產(chǎn)生裂紋。
|
牌號(hào) |
公稱直徑a mm |
彎曲試驗(yàn) 彎心直徑 |
|
HRB335 |
6-25 28-50 |
3a 4a |
|
HRB400 |
6-25 28-50 |
4a 5a |
|
HRB500 |
6-25 28-50 |
6a 7a |
4)反向彎曲性能
根據(jù)需方要求，鋼筋可進(jìn)行反向彎曲性能試驗(yàn)。
反向彎曲試驗(yàn)的彎心直徑比彎曲試驗(yàn)相應(yīng)增加一個(gè)鋼筋直徑。先正向彎曲90度，后反向彎曲20度。經(jīng)反向彎曲試驗(yàn)后，鋼筋受彎曲部位表面不得產(chǎn)生裂紋。
2.表面質(zhì)量:
鋼筋表面不得有裂紋、結(jié)疤和折疊。
鋼筋表面允許有凸塊.
折疊編輯本段注意事項(xiàng)
螺紋鋼筋的成品質(zhì)量隨冶金熔煉爐次和熱軋批次的工藝情況而有所變化，爐號(hào)和批號(hào)是抽樣檢驗(yàn)的基礎(chǔ)。因此進(jìn)口收用貨部門(mén)和倉(cāng)儲(chǔ)部門(mén)要注意保留貨物上的標(biāo)記，出口企業(yè)和外貿(mào)部門(mén)也要按標(biāo)準(zhǔn)要求分清批次、爐號(hào)并提供質(zhì)量證明書(shū)。
螺紋鋼一般是裸裝捆扎交貨，存放時(shí)要注意防潮，銹蝕對(duì)螺紋鋼的性能將產(chǎn)生不良影響。
折疊編輯本段識(shí)別
"鋼材市場(chǎng)上的偽劣熱軋帶肋鋼筋(俗稱螺紋鋼)不合格因素主要是:1、實(shí)際尺寸比名義尺寸小一個(gè)規(guī)格左右，經(jīng)銷商通過(guò)實(shí)際重量進(jìn)貨，理論重量交貨賺取金屬量，獲取暴利。2、強(qiáng)度偏低。3、化學(xué)成份不合格率高。究其原因主要是小軋鋼廠原料不合格，用土煉鋼坯軋制螺紋鋼所致。

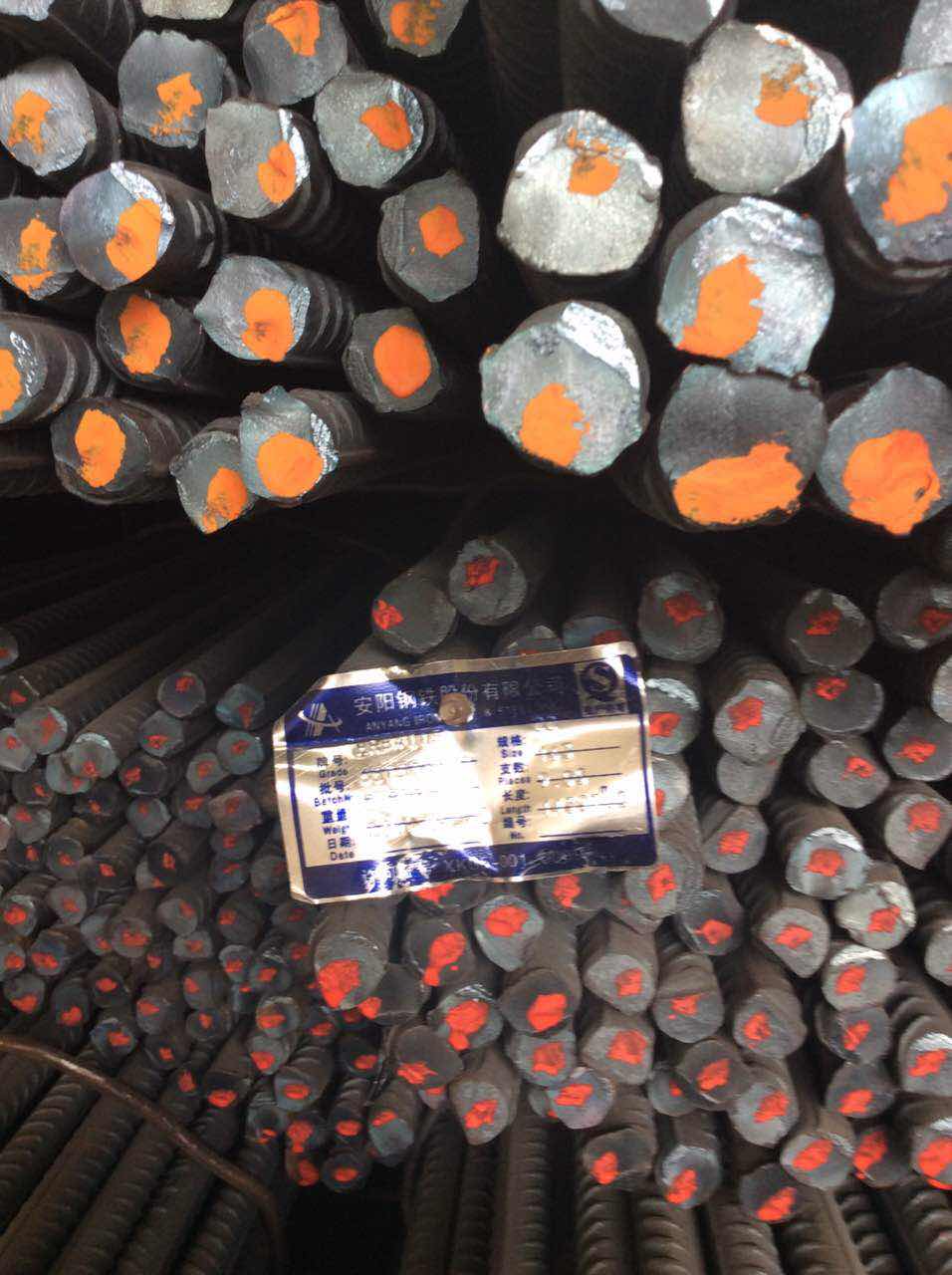

在購(gòu)買螺紋鋼時(shí)，首先從外觀尺寸看，可用游標(biāo)卡量具簡(jiǎn)單測(cè)量實(shí)際尺寸是否比標(biāo)明尺寸(一般螺紋鋼上均軋有規(guī)格標(biāo)志)小約一個(gè)規(guī)格左右或更多(如?12螺紋鋼標(biāo)準(zhǔn)內(nèi)徑為11.5±0.4mm，而偽劣螺紋鋼內(nèi)徑大多為10mm左右)。同時(shí)有些偽劣螺紋鋼通過(guò)軋扁的方式來(lái)欺騙人的視覺(jué)，因而從鋼筋端面觀察其為扁橢圓形，而正規(guī)材端面應(yīng)基本為圓形;其二，從表面質(zhì)量看，偽劣螺紋鋼由于用土坯軋制，其表面質(zhì)量差，常帶有結(jié)疤等缺陷，有整體粗糙感。同時(shí)有些小軋廠由于加熱溫度、軋制速度不夠，表面顏色偏紅;其三，正規(guī)鋼材在廠家出廠時(shí)大多大捆包裝，成捆鋼材上均掛有與實(shí)物相對(duì)應(yīng)的金屬標(biāo)牌，標(biāo)明廠家、鋼材牌號(hào)、批號(hào)、規(guī)格及檢驗(yàn)代號(hào)等。而偽劣鋼筋由于生產(chǎn)條件簡(jiǎn)陋，無(wú)大型吊裝設(shè)備，大多小捆(十根左右捆扎)包裝或散裝，無(wú)金屬標(biāo)牌、無(wú)質(zhì)量保證書(shū)。當(dāng)然要根本避免買到偽劣鋼筋，還是到名牌廠商的直接代理商處購(gòu)買，特別是省內(nèi)名牌鋼筋(為三鋼的"閩光"牌螺紋鋼)不僅質(zhì)量穩(wěn)定，而且即使發(fā)生爭(zhēng)議也易處理。有經(jīng)驗(yàn)的人還可以通過(guò)火花判別其他化學(xué)成分。
建議用戶在購(gòu)買螺紋鋼時(shí)，一定要到正規(guī)鋼材經(jīng)營(yíng)單位或經(jīng)營(yíng)點(diǎn)購(gòu)買正規(guī)鋼材，索取鋼材質(zhì)量證明書(shū)，并進(jìn)行驗(yàn)收。對(duì)有質(zhì)量疑義的可到專業(yè)檢驗(yàn)機(jī)構(gòu)進(jìn)行質(zhì)量咨詢及檢測(cè)。
