eps鋼絲網架板
新東風：http://www.xdfbw.com1. 基本介紹
|
名稱
|
構造特點
|
主要技術指標
|
適用范圍
|
|

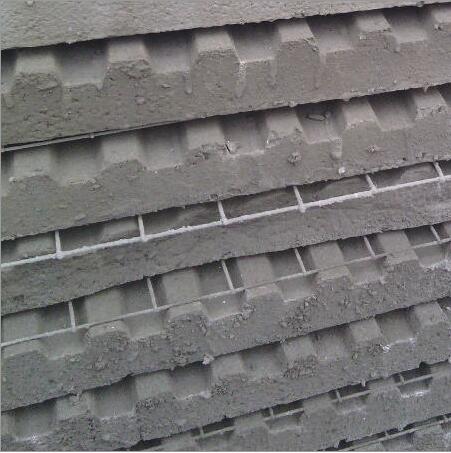

EPS鋼絲網架板現澆混凝土外保溫系統
|
1—現澆混凝土外墻
2—EPS單面鋼絲網架板
3—摻外加劑的水泥
砂漿厚抹面層
4—鋼絲網架
5—飾面層
6—?6鋼筋
EPS單面鋼絲網架板置于外墻外模板內側，并安裝?6鋼筋作為輔助固定件。澆灌混凝土后，EPS單面鋼絲網架板挑頭鋼絲和?6鋼筋與混凝土結合為一體，外抹水泥砂漿厚抹面層。
|
EPS板密度18～22kg/m。
|
適用于現澆混凝土剪力墻結構體系外墻。
主要用于寒冷地區。
水泥砂漿抹面層易開裂，不宜做涂料飾面，主要用于貼面磚。
|
2.參考價格
100元/m左右。
3.產品選用應遵循的標準及設計依據
JGJ 144-2004《外墻外保溫工程技術規程》
RISN-TG001-2005《建筑外墻外保溫技術導則》
國家建筑標準設計圖集《外墻外保溫建筑構造》J121-1～2（2002年合訂本）
4.外墻外保溫系統及主要組成材料技術性能要求
|
參數名稱（*）
|
指標要求（*）
|
指標來源（*）
|
|
系統
|
耐候性
|
外墻外保溫系統經耐候性試驗后，不得出現飾面層起泡或剝落、保護層空鼓或脫落等破壞，不得產生滲水裂縫。抹面層與保溫層的拉伸粘結強度不得小于0.1MPa，并且破壞部位應為與保溫層內。
|
JGJ144-2004《外墻外保溫工程技術規程》
|
|
抗風壓值
|
不小于工程項目的風荷載設計值，安全系數K不應小于1.5
|
|
抗沖擊強度
|
建筑物首層墻面及門窗口等易受碰撞部位：10J級
建筑物二層以上墻面等不易受碰撞部位：3J級
|
|
抹面層不透水性
|
2h不透水
|
|
吸水量
|
水中浸泡1h，只帶有抹面層和帶有全部保護層的系統的吸水量均不得大于或等于1.0 kg/m
|
|
耐凍融性
|
30次耐凍融循環后，保護層無空鼓、脫落，無滲水裂縫；保護層與保溫層的拉伸粘結強度不小于0.1MPa，破壞部位應位于保溫層
|
|
保護層水蒸氣滲透阻
|
符合設計要求
|
|
EPS板
|
密度（kg/m）
|
18～ 22
|
JGJ144-2004《外墻外保溫工程技術規程》
|
|
導熱系數 （W/(m·K)）
|
≤0.041
|
|
水蒸氣滲透系數
|
符合設計要求
|
|
壓縮性能（MPa）（形變10%）
|
≥0.10
|
|
抗拉強度（MPa）干燥狀態
|
≥0.10
|
|
尺寸穩定性（%）
|
≤0.30
|
|
燃燒性能
|
阻燃型
|
|
保溫板鋼絲網架質量要求
|
外觀
|
保證板正面有水平凹凸槽，槽中距100mm，橫向鋼絲對準凹槽，板面及鋼絲均勻噴涂界面劑。
|
RISN-TG001-2005《建筑外墻外保溫技術導則》
|
|
焊點強度
|
抗拉力≥330N，無過燒現象。
|
|
焊點質量
|
網片漏焊脫焊點不超過焊點數的0.8%,且不應集中在一處。連續脫焊不應多于2點，板端200mm區段內的焊點不允許脫焊虛焊，斜插筋脫焊點不超過3%。
|
|
鋼絲挑頭
|
網邊挑頭長度≤6mm，插絲挑頭≤5mm
|
|
聚苯板對接
|
≥3000mm長板中聚苯板對接不得多于2處，且對接處需用聚氨酯膠粘牢
|
|
重量（kg/m）
|
≤4
|
|
膠粘劑
|
與EPS板拉伸粘結強度
|
干燥狀態和浸水48h后≥0.10 MPa，破壞界面應位于EPS板
|
JGJ144-2004《外墻外保溫工程技術規程》
|
|
與水泥砂漿拉伸粘結強度（干燥狀態）（ MPa）
|
≥0.60
|
|
與水泥砂漿拉伸粘結強度（浸水48h,取出2h）（ MPa）
|
≥0.40
|
|
網格布
|
經向和緯向耐堿拉伸斷裂強力(N/50mm)
|
≥750
|
JGJ144-2004《外墻外保溫工程技術規程》
|
|
經向和緯向耐堿拉伸斷裂強力保留率(%)
|
≥50
|
5.施工要點
1）EPS單面鋼絲網架板每平方米斜插腹絲不得超過200根，斜插腹絲應為鍍鋅鋼絲，板兩面應預噴刷界面砂漿。加工質量除應符合JG144-2004《外墻外保溫工程技術規程》規定外，尚應符合現行行業標準《鋼絲網架水泥聚苯乙烯夾心板》JG 623有關規定。
2）有網現澆系統EPS鋼絲網架板厚度、每平方米腹絲數量和表面荷載值應通過試驗確定。EPS鋼絲網架板構造設計和施工安裝應考慮現澆混凝土側壓力影晌，抹面層厚度應均勻，鋼絲網應完全包妞于抹面層中。
3）Φ6鋼筋每平方米宜設4根，錨固深度不得小于l00mm。
4） 在每層層間官留水平杭烈分隔終.尾間櫻混析外鋼絲網應斷開，抹灰時嵌人層間塑料分隔條或泡沫塑料棒，外表用建筑密封膏嵌縫。垂直抗裂分隔縫宜按墻面面積設置，在板式建筑中不宜大于30平方米，在塔式建筑中可視具體情況而定，宜留在陰角部位。
5） 應采用鋼制大模板施工，并應采取可靠措施保證EPS鋼絲網架板和輔助固定件安裝位置準確。
6） 混凝土一次澆筑高度不宜大于lm，混凝土需振搗密實均勻，墻面及接茬處應光滑、平整。
7）應嚴格控制抹面層厚度并采取可靠抗裂措施確保抹面層不開裂。
8）外保溫工程施工期間以及完工后24L內，基層及環境空氣通度不應低于5℃。夏季應避免陽光縣曬。在5級以上大風天氣和雨天不得施工。
